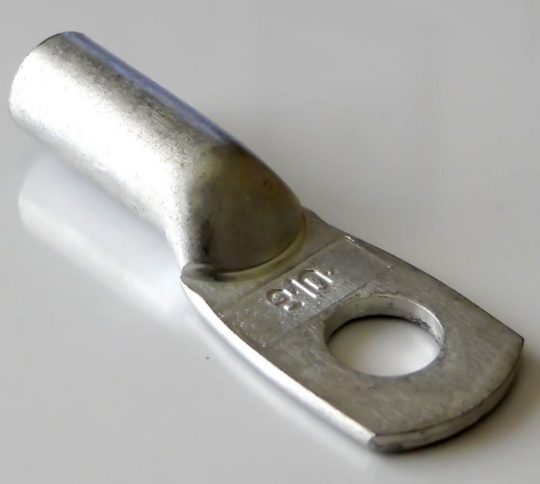

Наконечники кабельные медные луженые ТМЛ
Материал изготавливаются в соответствии с требованиями ГОСТ 7386-80.
Рабочее напряжение до 35 кВ
Применяются для оконцевания проводов и кабелей с медными жилами сечением 2,5-240 кв.мм, максимальное напряжение до 35 кВ. Закрепляются на жилах методом опрессовки. Наконечники имеют защитное металлопокрытие ОВи-6 (олово-висмут 6 микрон). Для производства наконечников используется медная труба марки М2 по ГОСТ 617-2006.
tam
НаименованиеСечение (мм²)ВинтРазмеры (мм)
D B L d d1
ТМЛ 2.5–4–2.6 2.5 2.5 M 4 4.3 8.0 28.0 5.0 2.6
ТМЛ 2.5–5–2.6 2.5 2.5 M 5 5.3 10.0 28.0 5.0 2.6
ТМЛ 2.5–6–2.6 2.5 2.5 M 6 6.4 12.0 30.0 5.0 2.6
ТМЛ 4–5–3 4 4 M 5 5.3 10.0 32.0 5.0 3.0
ТМЛ 4–6–3 4 4 M 6 6.4 12.0 32.0 5.0 3.0
ТМЛ 6–5–4 6 6 M 5 5.3 10.0 32.0 6.0 4.0
ТМЛ 6–6–4 6 6 M 6 6.4 12.0 32.0 6.0 4.0
ТМЛ 10–5–5 10 10 М 5 5,3 11.0 40.0 8.0 5.0
ТМЛ 10–6–5 10 10 М 6 6,4 14.0 40.0 8.0 5.0
ТМЛ 10–8–5 10 10 М 8 8,4 16.0 40.0 8.0 5.0
ТМЛ 16–6–6 16 16 М 6 6,4 14.0 40.0 9.0 6.0
ТМЛ 16–8–6 16 16 М 8 8,4 16.0 40.0 9.0 6.0
ТМЛ 25–6–7 25 25 М 6 6,4 15.0 45.0 10.0 7.0
ТМЛ 25–8–7 25 25 М 8 8,4 16.0 45.0 10.0 7.0
ТМЛ 35–8–9 35 35 М 8 8,4 18.0 60.0 12.0 9.0
ТМЛ 35–10–9 35 35 М 10 10,5 20.0 60.0 12.0 9.0
ТМЛ 35–12–9 35 35 М 12 13,0 22.0 60.0 12.0 9.0
ТМЛ 50–8–11 70 50 М 8 8,4 20.0 63.0 14.0 11.0
ТМЛ 50–10–11 70 50 М 10 10,5 22.0 63.0 14.0 11.0
ТМЛ 50–12–11 70 50 М 12 13.0 24.0 63.0 14.0 11.0
ТМЛ 70–10–13 95 70 М 10 10,5 24.0 65.0 16.0 13.0
ТМЛ 70–12–13 95 70 М 12 13.0 24.0 65.0 16.0 13.0
ТМЛ 95–10–15 120 95 М 10 10,5 28.0 75.0 19.0 15.0
ТМЛ 95–12–15 120 95 М 12 13.0 28.0 75.0 19.0 15.0
ТМЛ 95–10–16 120 95 М 10 10,5 30.0 75.0 20.0 16.0
ТМЛ 95–12–16 120 95 М 12 13.0 30.0 75.0 20.0 16.0
ТМЛ 120–12–17 150 120 М 12 13.0 34.0 81.0 22.0 17.0
ТМЛ 120–16–17 150 120 М 16 17.0 34.0 81.0 22.0 17.0
ТМЛ 120–12–18 150 120 М 12 13.0 35.0 85.0 24.0 18.0
ТМЛ 120–16–18 150 120 М 16 17.0 35.0 85.0 24.0 18.0
ТМЛ 150–12–19 185 150 М 12 13.0 36.0 90.0 25.0 19.0
ТМЛ 150–16–19 185 150 М 16 17.0 36.0 90.0 25.0 19.0
ТМЛ 150–12–20 185 150 М 12 13.0 38.0 90.0 26.0 20.0
ТМЛ 150–16–20 185 150 М 16 17.0 38.0 90.0 26.0 20.0
ТМЛ 185–16–21 240 185 М 16 17.0 40.0 95.0 27.0 21.0
ТМЛ 185–20–21 240 185 М 20 21.0 40.0 95.0 27.0 21.0
ТМЛ 185–16–23 240 185 М 16 17.0 45.0 105.0 30.0 23.0
ТМЛ 185–20–23 240 185 М 20 21.0 45.0 105.0 30.0 23.0
ТЛМ 240–16–24 300 240 М 16 17.0 48.0 105.0 32.0 24.0
ТМЛ 240–20–24 300 240 М 20 21.0 48.0 105.0 32.0 24.0
ТМЛ 300-16-27 400 300 М 16 17.0 50.0 105.0 34.0 27.0
ТМЛ 300-20-27 400 300 М 20 21.0 50.0 105. 34.0 27.0
