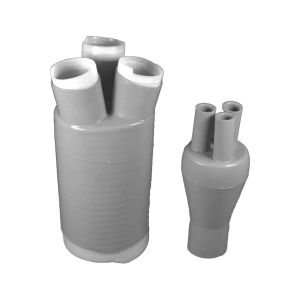

Перчатки холодной усадки Raychman® CSF

Перчатки холодной усадки - составная часть муфт холодной усадки, передовой технологии в современной энергетике. Кроме того, это удобный материал для надежного, быстрого, безопасного монтажа, восстановления и ремонта кабельных муфт без применения нагрева или открытого огня. Перчатки холодной усадки очень удобны в применении, особенно в экстренных случаях, так как для монтажа не требуют никакого дополнительного оборудования.

  • Материал: силиконовая (кремний-органическая) резина
  • Рабочая температура: от -60 °С до + 200 °С
  • Цвет: серый

Технология холодной усадки основывается на способности эластомеров самостоятельно возвращать себе начальную форму после растягивающей деформации. Материалы холодной усадки изготавливают из кремний-органической резины, обладающей целым комплексом достоинств. Это и высочайшая диэлектрическая прочность, и эластичность и широкий диапазон рабочих температур. При производстве изделия холодной усадки предварительно растягивают на специальном каркасе из свитого в спираль пластикового шнура, и в таком виде они поставляются потребителям. Для усадки таких изделий необходимо потянуть за свободный конец шнура, формирующего пластиковый каркас и нарушить его целостность, "распустить". Не удерживаемая более ничем силиконовая резина сожмется под действием упругих сил сжатия и усядется на требуемый объект. Большим достоинством холодной усадки является отсутствие необходимости нагрева изделий при их монтаже. Это свойство очень полезно в полевых условиях, когда невозможно или проблематично обеспечить нагрев изделия, а так же в ситуациях, где использование нагрева недопустимо из соображений безопасности.

Применение

Перчатка холодной усадки является основной частью концевой муфты холодной усадки. Применяется для защиты корня разделки кабеля 3-х жильных концевых муфт, расчитанных на напряжение 10-35 кВ. Хорошо противостоит пробою, обеспечивает защиту от влаги и коррозии. При монтаже перчатка не требует наличия профессионального инструмента и дополнительного оборудования. Обладает всеми преимуществами технологии холодной усадки. Имеет высокую долговечность и широкий диапазон эксплуатационных температур.

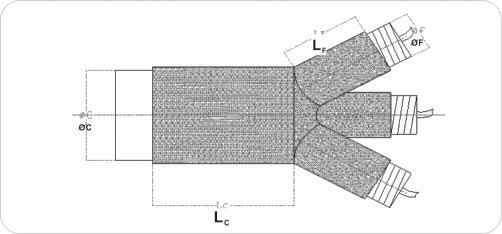

Термоусаживаемые перчатки Woer WCSF (холодная усадка) сехема

Технические характеристики
ХарактеристикиЗначения
Удлинение до разрыва 800%
Диапазон рабочих температур от -60 °С до +200 °С
Диэлектрическая постоянная 2,8 - 3,5
Электрическая прочность 26 кВ/мм
Объемное электрическое сопротивление 5,0·1015 Ом/см
Предел прочности на разрыв 10.0 МПа
Значение силы для разрыва 35 кН/м
Коэффициент рассеяния 0,001
Спецификация
НазваниеВнутренний диаметр до/после усадки, ммДопустимый диаметр кабеля от/до, ммВнутренний диаметр пальца до/после усадки, ммДопустимый диаметр жилы кабеля от/до, ммДлина пальца LF, ммДлина широкой части LC, мм
CSB- 1 77/36 38-67 32/14 16/26 45 130
CSB- 2 88/43 45-78 35/16 18/29 45 135
CSB- 3 104/50 52-94 40/19 22/34 45 150
CSB- 4 120/59 61-110 47/23 25/41 45 165
CSB- 5 140/72 74 -130 60/27 30/54 55 180
